建筑基坑支護技術規程（第四章 支擋式結構4.1～4.6）
4 支擋式結構
4．1 結構分析
4．1. 1 支擋式結構應根據結構的具體形式與受力、變形特性等采用下列分析方法：
1 錨拉式支擋結構，可將整個結構分解為擋土結構、錨拉結構(錨桿及腰梁、冠梁)分別進行分析；擋土結構宜采用平面桿系結構彈性支點法進行分析；作用在錨拉結構上的荷載應取擋土結構分析時得出的支點力；
2 支撐式支擋結構，可將整個結構分解為擋土結構、內支撐結構分別進行分析；擋土結構宜采用平面桿系結構彈性支點法進行分析；內支撐結構可按平面結構進行分析，擋土結構傳至內支撐的荷載應取擋土結構分析時得出的支點力；對擋土結構和內支撐結構分別進行分析時，應考慮其相互之間的變形協調；
3 懸臂式支擋結構、雙排樁，宜采用平面桿系結構彈性支點法進行分析；
4 當有可靠經驗時，可采用空間結構分析方法對支擋式結構進行整體分析或采用結構與土相互作用的分析方法對支擋式結構與基坑土體進行整體分析。
4．1．2 支擋式結構應對下列設計工況進行結構分析，并應按其中最不利作用效應進行支護結構設計：
1 基坑開挖至坑底時的狀況；
2 對錨拉式和支撐式支擋結構，基坑開挖至各層錨桿或支撐施工面時的狀況；
3 在主體地下結構施工過程中需要以主體結構構件替換支撐或錨桿的狀況；此時，主體結構構件應滿足替換后各設計工況下的承載力、變形及穩定性要求；
4 對水平內支撐式支擋結構，基坑各邊水平荷載不對等的各種狀況。
4．1．3 采用平面桿系結構彈性支點法時，宜采用圖4．1．3-1所示的結構分析模型，且應符合下列規定：
1 主動土壓力強度標準值可按本規程第3．4節的有關規定確定；
2 土反力可按本規程第4. 1．4條確定；
3 擋土結構采用排樁時，作用在單根支護樁上的主動土壓力計算寬度應取排樁間距，土反力計算寬度(b0)應按本規程第4. 1. 7條確定(圖4．1. 3-2)；
4 擋土結構采用地下連續墻時，作用在單幅地下連續墻上的主動土壓力計算寬度和土反力計算寬度(b0)應取包括接頭的單幅墻寬度；

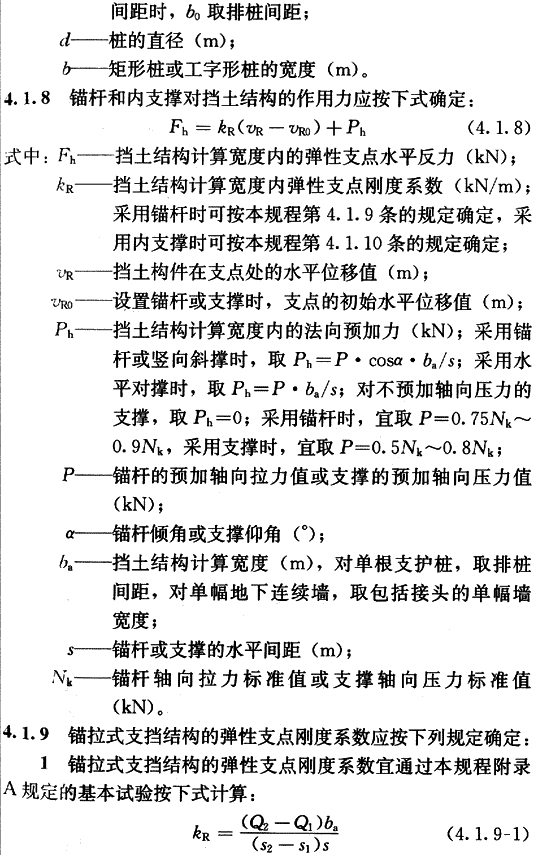

5 錨桿和內支撐對擋土結構的約束作應按彈性支座考慮，并應按本規程第4．1．8條確定。

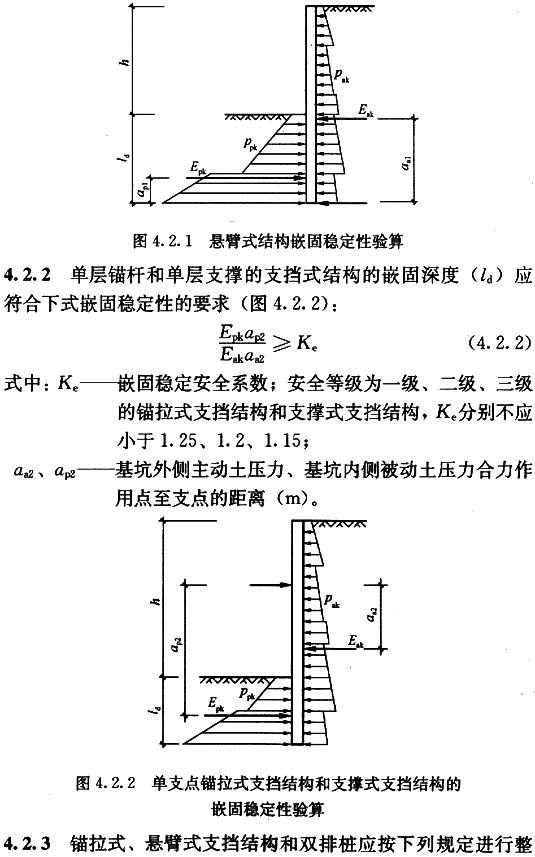

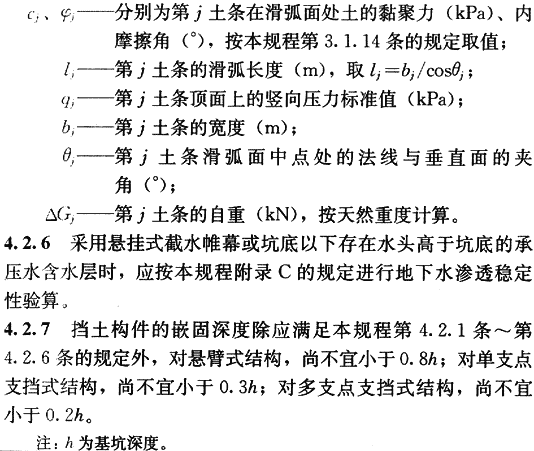

4.2 穩定性驗算
4．3 排樁設計
4．3．1 排樁的樁型與成樁工藝應符合下列要求：
1 應根據土層的性質、地下水條件及基坑周邊環境要求等選擇混凝土灌注樁、型鋼樁、鋼管樁、鋼板樁、型鋼水泥土攪拌樁等樁型；
2 當支護樁施工影響范圍內存在對地基變形敏感、結構性能差的建筑物或地下管線時，不應采用擠土效應嚴重、易塌孔、易縮徑或有較大振動的樁型和施工工藝；
3 采用挖孔樁且成孔需要降水時，降水引起的地層變形應滿足周邊建筑物和地下管線的要求，否則應采取截水措施。
4．3．2 混凝土支護樁的正截面和斜截面承載力應符合下列規定：
1 沿周邊均勻配置縱向鋼筋的圓形截面支護樁，其正截面受彎承載力宜按本規程第B．0．1條的規定進行計算；
2 沿受拉區和受壓區周邊局部均勻配置縱向鋼筋的圓形截面支護樁，其正截面受彎承載力宜按本規程第B. 0．2條～第B．0．4條的規定進行計算；
3 圓形截面支護樁的斜截面承載力，可用截面寬度為1．76r和截面有效高度為1．6r的矩形截面代替圓形截面后，按現行國家標準《混凝土結構設計規范》GB 50010對矩形截面斜截面承載力的規定進行計算，但其剪力設計值應按本規程第3．1．7條確定，計算所得的箍筋截面面積應作為支護樁圓形箍筋的截面面積；
4 矩形截面支護樁的正截面受彎承載力和斜截面受剪承載力，應按現行國家標準《混凝土結構設計規范》GB 50010的有關規定進行計算，但其彎矩設計值和剪力設計值應按本規程第3．1．7條確定。
注：r為圓形截面半徑。
4．3．3 型鋼、鋼管、鋼板支護樁的受彎、受剪承載力應按現行國家標準《鋼結構設計規范》GB 50017的有關規定進行計算，但其彎矩設計值和剪力設計值應按本規程第3．1．7條確定。
4．3．4 采用混凝土灌注樁時，對懸臂式排樁，支護樁的樁徑宜大于或等于600mm；對錨拉式排樁或支撐式排樁，支護樁的樁徑宜大于或等于400mm；排樁的中心距不宜大于樁直徑的2．0倍。
4．3．5 采用混凝土灌注樁時，支護樁的樁身混凝土強度等級、鋼筋配置和混凝土保護層厚度應符合下列規定：
1 樁身混凝土強度等級不宜低于C25；
2 縱向受力鋼筋宜選用HRB400、HRB500鋼筋，單樁的縱向受力鋼筋不宜少于8根，其凈間距不應小于60mm；支護樁頂部設置鋼筋混凝土構造冠梁時，縱向鋼筋伸入冠梁的長度宜取冠梁厚度；冠梁按結構受力構件設置時，樁身縱向受力鋼筋伸入冠梁的錨固長度應符合現行國家標準《混凝土結構設計規范》GB 50010對鋼筋錨固的有關規定；當不能滿足錨固長度的要求時，其鋼筋末端可采取機械錨固措施；
3 箍筋可采用螺旋式箍筋；箍筋直徑不應小于縱向受力鋼筋最大直徑的1／4，且不應小于6mm；箍筋間距宜取100mm～200mm，且不應大于400mm及樁的直徑；
4 沿樁身配置的加強箍筋應滿足鋼筋籠起吊安裝要求，宜選用HPB300、HRB400鋼筋，其間距宜取1000mm～2000mm；
5 縱向受力鋼筋的保護層厚度不應小于35mm；采用水下灌注混凝土工藝時，不應小于50mm；
6 當采用沿截面周邊非均勻配置縱向鋼筋時，受壓區的縱向鋼筋根數不應少于5根；當施工方法不能保證鋼筋的方向時，不應采用沿截面周邊非均勻配置縱向鋼筋的形式；
7 當沿樁身分段配置縱向受力主筋時，縱向受力鋼筋的搭接應符合現行國家標準《混凝土結構設計規范》GB 50010的相關規定。
4. 3．6 支護樁頂部應設置混凝土冠梁。冠梁的寬度不宜小于樁徑，高度不宜小于樁徑的0．6倍。冠梁鋼筋應符合現行國家標準《混凝土結構設計規范》GB 50010對梁的構造配筋要求。冠梁用作支撐或錨桿的傳力構件或按空間結構設計時，尚應按受力構件進行截面設計。
4. 3．7 在有主體建筑地下管線的部位，冠梁宜低于地下管線。
4．3．8 排樁樁間土應采取防護措施。樁間土防護措施宜采用內置鋼筋網或鋼絲網的噴射混凝土面層。噴射混凝土面層的厚度不宜小于50mm，混凝土強度等級不宜低于C20，混凝土面層內配置的鋼筋網的縱橫向間距不宜大于200mm。鋼筋網或鋼絲網宜采用橫向拉筋與兩側樁體連接，拉筋直徑不宜小于12mm，拉筋錨固在樁內的長度不宜小于100mm。鋼筋網宜采用樁間土內打入直徑不小于12mm的鋼筋釘固定，鋼筋釘打入樁間土中的長度不宜小于排樁凈間距的1．5倍且不應小于500mm。
4．3．9 采用降水的基坑，在有可能出現滲水的部位應設置泄水管，泄水管應采取防止土顆粒流失的反濾措施。
4．3．10 排樁采用素混凝土樁與鋼筋混凝土樁間隔布置的鉆孔咬合樁形式時，支護樁的樁徑可取800mm～1500mm，相鄰樁咬合長度不宜小于200mm。素混凝土樁應采用塑性混凝土或強度等級不低于C15的超緩凝混凝土，其初凝時間宜控制在40h～70h之間，坍落度宜取12mm～14mm。
4．4 排樁施工與檢測
4．4．1 排樁的施工應符合現行行業標準《建筑樁基技術規范》JGJ 94對相應樁型的有關規定。
4．4．2 當排樁樁位鄰近的既有建筑物、地下管線、地下構筑物對地基變形敏感時，應根據其位置、類型、材料特性、使用狀況等相應采取下列控制地基變形的防護措施：
1 宜采取間隔成樁的施工順序；對混凝土灌注樁，應在混凝土終凝后，再進行相鄰樁的成孔施工；
2 對松散或稍密的砂土、稍密的粉土、軟土等易坍塌或流動的軟弱土層，對鉆孔灌注樁宜采取改善泥漿性能等措施，對人工挖孔樁宜采取減小每節挖孔和護壁的長度、加固孔壁等措施；
3 支護樁成孔過程出現流砂、涌泥、塌孔、縮徑等異常情況時，應暫停成孔并及時采取有針對性的措施進行處理，防止繼續塌孔；
4 當成孔過程中遇到不明障礙物時，應查明其性質，且在不會危害既有建筑物、地下管線、地下構筑物的情況下方可繼續施工。
4．4．3 對混凝土灌注樁，其縱向受力鋼筋的接頭不宜設置在內力較大處。同一連接區段內，縱向受力鋼筋的連接方式和連接接頭面積百分率應符合現行國家標準《混凝土結構設計規范》GB 50010對梁類構件的規定。
4．4．4 混凝土灌注樁采用分段配置不同數量的縱向鋼筋時，鋼筋籠制作和安放時應采取控制非通長鋼筋豎向定位的措施。
4．4．5 混凝土灌注樁采用沿樁截面周邊非均勻配置縱向受力鋼筋時，應按設計的鋼筋配置方向進行安放，其偏轉角度不得大于10°。
4．4．6 混凝土灌注樁設有預埋件時，應根據預埋件用途和受力特點的要求，控制其安裝位置及方向。
4．4．7 鉆孔咬合樁的施工可采用液壓鋼套管全長護壁、機械沖抓成孔工藝，其施工應符合下列要求：
1 樁頂應設置導墻，導墻寬度宜取3m～4m，導墻厚度宜取0．3m～0．5m；
2 相鄰咬合樁應按先施工素混凝土樁、后施工鋼筋混凝土樁的順序進行；鋼筋混凝土樁應在素混凝土樁初凝前，通過成孔時切割部分素混凝土樁身形成與素混凝土樁的互相咬合，但應避免過早切割；
3 鉆機就位及吊設第一節鋼套管時，應采用兩個測斜儀貼附在套管外壁并用經緯儀復核套管垂直度，其垂直度允許偏差應為0．3％；液壓套管應正反扭動加壓下切；抓斗在套管內取土?xí)r，套管底部應始終位于抓土面下方，且抓土面與套管底的距離應大于1．0m；
4 孔內虛土和沉渣應清除干凈，并用抓斗夯實孔底；灌注混凝土?xí)r，套管應隨混凝土澆筑逐段提拔；套管應垂直提拔，阻力過大時應轉動套管同時緩慢提拔。
4．4．8 除有特殊要求外，排樁的施工偏差應符合下列規定：
1 樁位的允許偏差應為50mm；
2 樁垂直度的允許偏差應為0．5％；
3 預埋件位置的允許偏差應為20mm；
4 樁的其他施工允許偏差應符合現行行業標準《建筑樁基技術規范》JGJ 94的規定。
4．4．9 冠梁施工時，應將樁頂浮漿、低強度混凝土及破碎部分清除。冠梁混凝土澆筑采用土模時，土面應修理整平。
4．4．10 采用混凝土灌注樁時，其質量檢測應符合下列規定：
1 應采用低應變動測法檢測樁身完整性，檢測樁數不宜少于總樁數的20％，且不得少于5根；
2 當根據低應變動測法判定的樁身完整性為Ⅲ類或Ⅳ類時，應采用鉆芯法進行驗證，并應擴大低應變動測法檢測的數量。
4．5 地下連續墻設計
4．5．1 地下連續墻的正截面受彎承載力、斜截面受剪承載力應按現行國家標準《混凝土結構設計規范》GB 50010的有關規定進行計算，但其彎矩、剪力設計值應按本規程第3．1．7條確定。
4．5．2 地下連續墻的墻體厚度宜根據成槽機的規格，選取600mm、800mm、1000mm或1200mm。
4．5．3 一字形槽段長度宜取4m～6m。當成槽施工可能對周邊環境產生不利影響或槽壁穩定性較差時，應取較小的槽段長度。必要時，宜采用攪拌樁對槽壁進行加固。
4．5．4 地下連續墻的轉角處或有特殊要求時，單元槽段的平面形狀可采用L形、T形等。
4．5．5 地下連續墻的混凝土設計強度等級宜取C30～C40。地下連續墻用于截水時，墻體混凝土抗?jié)B等級不宜小于P6。當?shù)叵逻B續墻同時作為主體地下結構構件時，墻體混凝土抗?jié)B等級應滿足現行國家標準《地下工程防水技術規范》GB 50108等相關標準的要求。
4．5．6 地下連續墻的縱向受力鋼筋應沿墻身兩側均勻配置，可按內力大小沿墻體縱向分段配置，但通長配置的縱向鋼筋不應小于總數的50％；縱向受力鋼筋宜選用HRB400、HRB500鋼筋，直徑不宜小于16mm，凈間距不宜小于75mm。水平鋼筋及構造鋼筋宜選用HPB300或HRB400鋼筋，直徑不宜小于12mm，水平鋼筋間距宜取200mm～400mm。冠梁按構造設置時，縱向鋼筋伸入冠梁的長度宜取冠梁厚度。冠梁按結構受力構件設置時，墻身縱向受力鋼筋伸入冠梁的錨固長度應符合現行國家標準《混凝土結構設計規范》GB 50010對鋼筋錨固的有關規定。當不能滿足錨固長度的要求時，其鋼筋末端可采取機械錨固措施。
4．5．7 地下連續墻縱向受力鋼筋的保護層厚度，在基坑內側不宜小于50mm，在基坑外側不宜小于70mm。
4．5．8 鋼筋籠端部與槽段接頭之間、鋼筋籠端部與相鄰墻段混凝土面之間的間隙不應大于150mm，縱向鋼筋下端500mm長度范圍內宜按1：10的斜度向內收口。
4．5．9 地下連續墻的槽段接頭應按下列原則選用：
1 地下連續墻宜采用圓形鎖口管接頭、波紋管接頭、楔形接頭、工字形鋼接頭或混凝土預制接頭等柔性接頭；
2 當?shù)叵逻B續墻作為主體地下結構外墻，且需要形成整體墻體時，宜采用剛性接頭；剛性接頭可采用一字形或十字形穿孔鋼板接頭、鋼筋承插式接頭等；當采取地下連續墻頂設置通長冠梁、墻壁內側槽段接縫位置設置結構壁柱、基礎底板與地下連續墻剛性連接等措施時，也可采用柔性接頭。
4．5．10 地下連續墻墻頂應設置混凝土冠梁。冠梁寬度不宜小于墻厚，高度不宜小于墻厚的0．6倍。冠梁鋼筋應符合現行國家標準《混凝土結構設計規范》GB 50010對梁的構造配筋要求。冠梁用作支撐或錨桿的傳力構件或按空間結構設計時，尚應按受力構件進行截面設計。
4．6 地下連續墻施工與檢測
4．6．1 地下連續墻的施工應根據地質條件的適應性等因素選擇成槽設備。成槽施工前應進行成槽試驗，并應通過試驗確定施工工藝及施工參數。
4．6．2 當?shù)叵逻B續墻鄰近的既有建筑物、地下管線、地下構筑物對地基變形敏感時，地下連續墻的施工應采取有效措施控制槽壁變形。
4．6．3 成槽施工前，應沿地下連續墻兩側設置導墻，導墻宜采用混凝土結構，且混凝土強度等級不宜低于C20。導墻底面不宜設置在新近填土上，且埋深不宜小于1．5m。導墻的強度和穩定性應滿足成槽設備和頂拔接頭管施工的要求。
4．6．4 成槽前，應根據地質條件進行護壁泥漿材料的試配及室內性能試驗，泥漿配比應按試驗確定。泥漿拌制后應貯放24h，待泥漿材料充分水化后方可使用。成槽時，泥漿的供應及處理設備應滿足泥漿使用量的要求，泥漿的性能應符合相關技術指標的要求。
4．6．5 單元槽段宜采用間隔一個或多個槽段的跳幅施工順序。每個單元槽段，挖槽分段不宜超過3個。成槽時，護壁泥漿液面應高于導墻底面500mm。
4．6．6 槽段接頭應滿足混凝土澆筑壓力對其強度和剛度的要求。安放槽段接頭時，應緊貼槽段垂直緩慢沉放至槽底。遇到阻礙時，槽段接頭應在清除障礙后入槽?；炷翝补噙^程中應采取防止混凝土產生繞流的措施。
4．6．7 地下連續墻有防滲要求時，應在吊放鋼筋籠前，對槽段接頭和相鄰墻段混凝土面用刷槽器等方法進行清刷，清刷后的槽段接頭和混凝土面不得夾泥。
4．6．8 鋼筋籠制作時，縱向受力鋼筋的接頭不宜設置在受力較大處。同一連接區段內，縱向受力鋼筋的連接方式和連接接頭面積百分率應符合現行國家標準《混凝土結構設計規范》GB 50010對板類構件的規定。
4．6．9 鋼筋籠應設置定位墊塊，墊塊在垂直方向上的間距宜取3m～5m，在水平方向上宜每層設置2塊～3塊。
4．6．10 單元槽段的鋼筋籠宜整體裝配和沉放。需要分段裝配時，宜采用焊接或機械連接，鋼筋接頭的位置宜選在受力較小處，并應符合現行國家標準《混凝土結構設計規范》GB 50010對鋼筋連接的有關規定。
4．6．11 鋼筋籠應根據吊裝的要求，設置縱橫向起吊桁架；桁架主筋宜采用HRB400級鋼筋，鋼筋直徑不宜小于20mm，且應滿足吊裝和沉放過程中鋼筋籠的整體性及鋼筋籠骨架不產生塑性變形的要求。鋼筋連接點出現位移、松動或開焊時，鋼筋籠不得入槽，應重新制作或修整完好。
4．6．12 地下連續墻應采用導管法澆筑混凝土。導管拼接時，其接縫應密閉?；炷翝仓r(shí)，導管內應預先設置隔水栓。
4．6．13 槽段長度不大于6m時，混凝土宜采用兩根導管同時澆筑；槽段長度大于6m時，混凝土宜采用三根導管同時澆筑。每根導管分擔的澆筑面積應基本均等。鋼筋籠就位后應及時澆筑混凝土?；炷翝仓^程中，導管埋入混凝土面的深度宜在2．0m～4．0m之間，澆筑液面的上升速度不宜小于3m／h?；炷翝仓嬉烁哂诘叵逻B續墻設計頂面500mm。
4．6．14 除有特殊要求外，地下連續墻的施工偏差應符合現行國家標準《建筑地基基礎工程施工質量驗收規范》GB 50202的規定。
4．6．15 冠梁的施工應符合本規程第4．4．9條的規定。
4．6．16 地下連續墻的質量檢測應符合下列規定：
1 應進行槽壁垂直度檢測，檢測數量不得小于同條件下總槽段數的20％，且不應少于10幅；當?shù)叵逻B續墻作為主體地下結構構件時，應對每個槽段進行槽壁垂直度檢測；
2 應進行槽底沉渣厚度檢測；當?shù)叵逻B續墻作為主體地下結構構件時，應對每個槽段進行槽底沉渣厚度檢測；
3 應采用聲波透射法對墻體混凝土質量進行檢測，檢測墻段數量不宜少于同條件下總墻段數的20％，且不得少于3幅，每個檢測墻段的預埋超聲波管數不應少于4個，且宜布置在墻身截面的四邊中點處；
4 當根據聲波透射法判定的墻身質量不合格時，應采用鉆芯法進行驗證；
5 地下連續墻作為主體地下結構構件時，其質量檢測尚應符合相關標準的要求。
